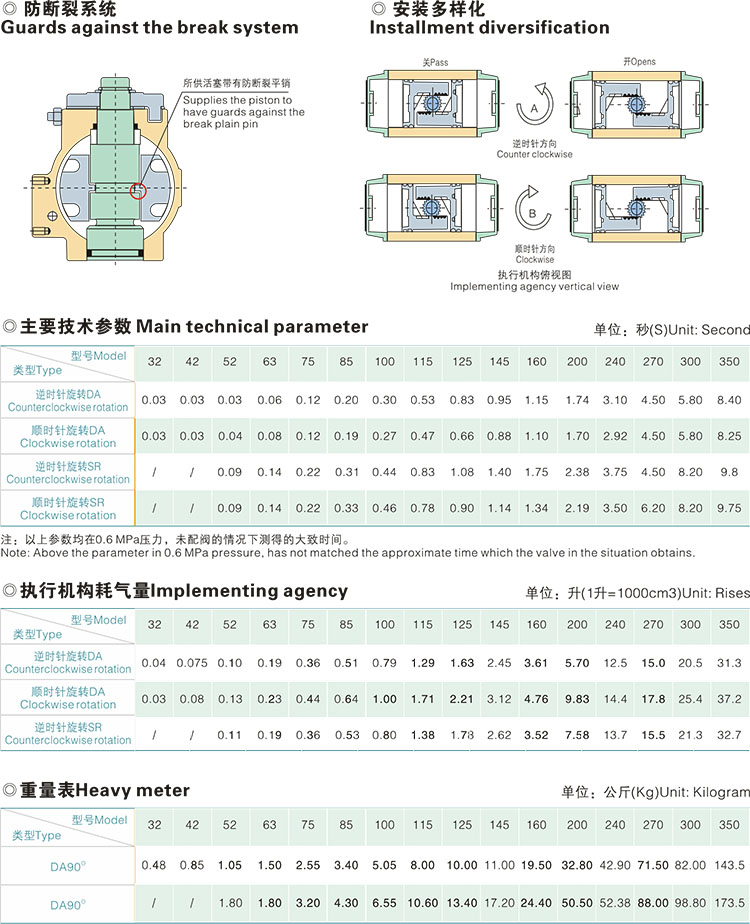

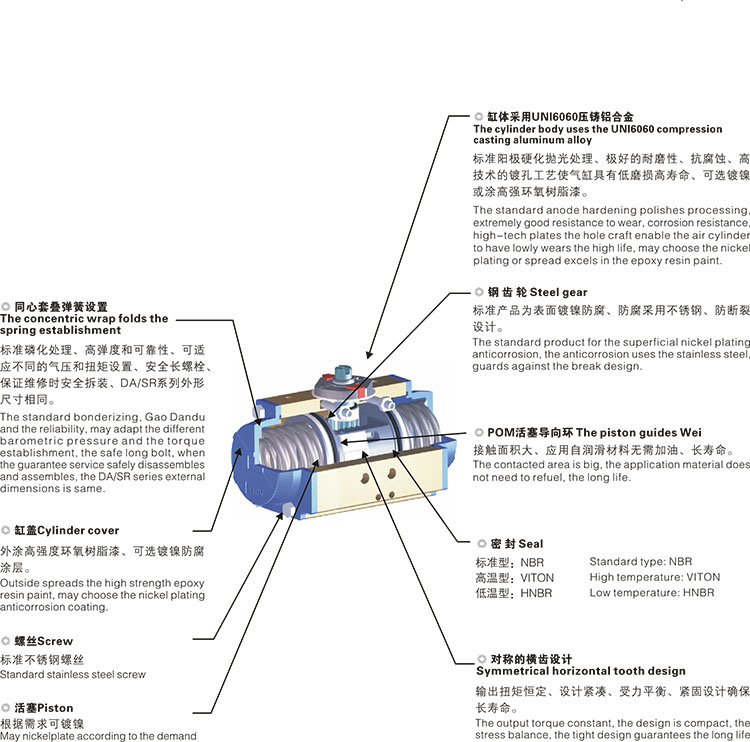

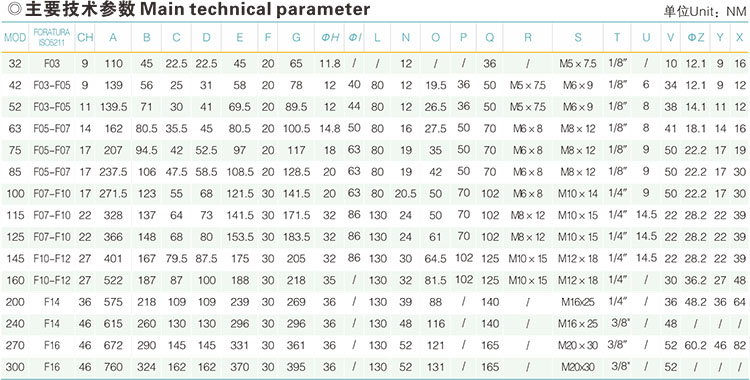

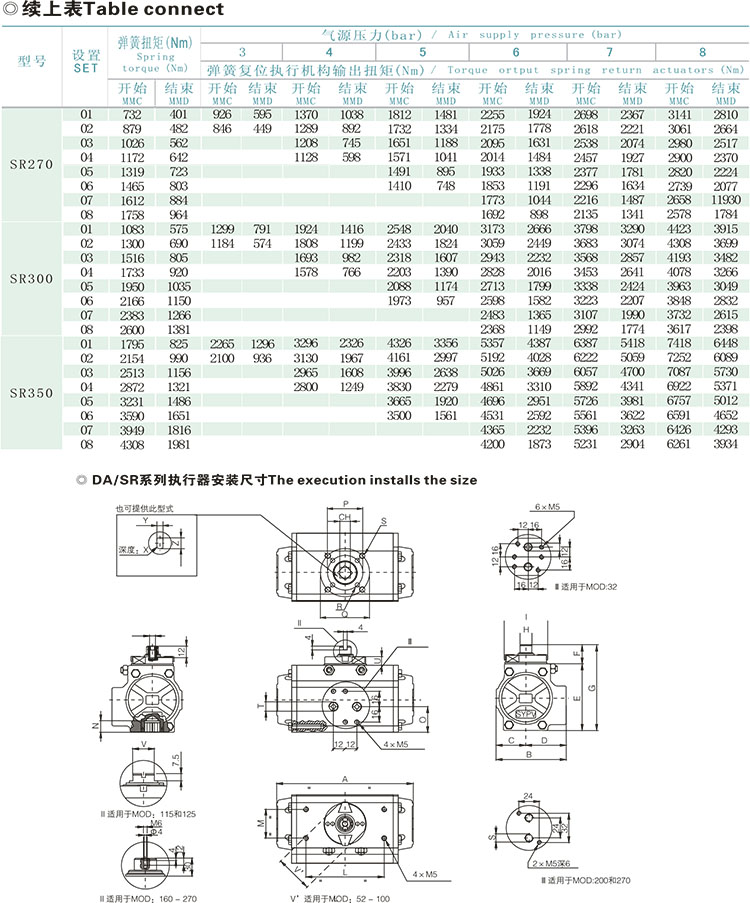

DA/SR系列执行器外形及特点
外部联接
符合Namur Norm标准的附件联接方式
符合Namur Norm标准的电磁阀接口
符合ISO5210-DIN3337标准底部阀门联接方式
最大额定压力8Bar,标准工作温度范围-20℃~+85℃,高温:-20℃~+150℃,低温:-40℃~+858℃,90°±5的行程100%的出厂测试。

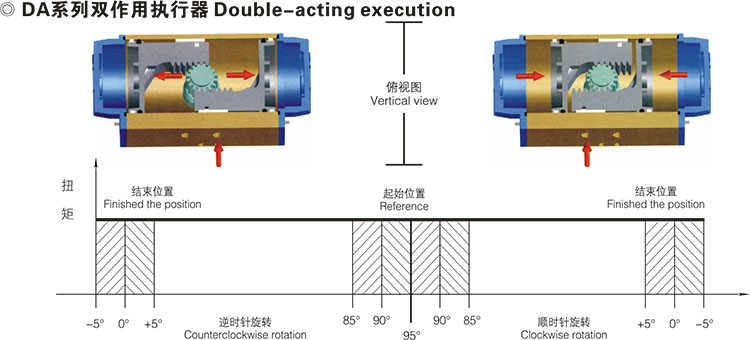

上图的示意图表明,双作用执行机构的扭矩值在整个行程过程中始终保持恒定。用户可根据其具体要求,参考以下内容选定合适的执行机构型号:

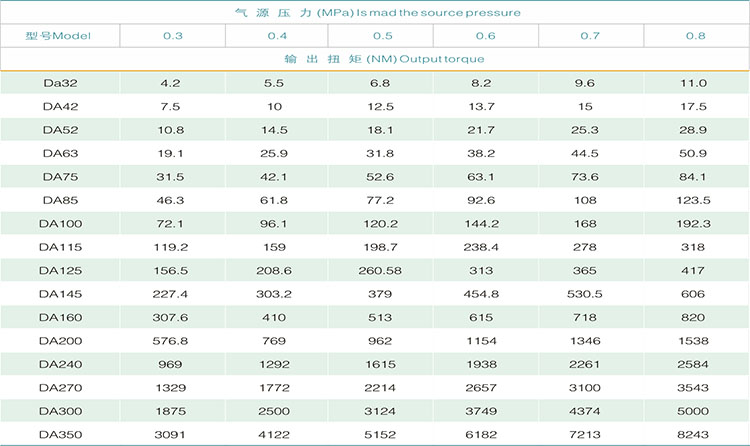

1、明确所操作阀门的最大扭矩值。2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)3、根据提供的扭矩值,参阅扭矩表及相应的气压值,得到的扭矩值应等于或超出所提供的扭矩值。4、扭矩值确定下来后,查找相应的型号即可。

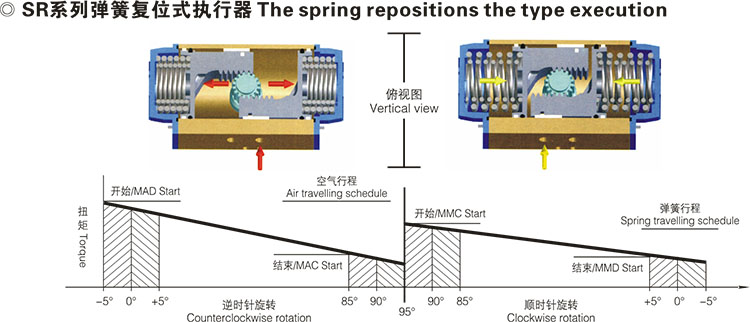

上图的示意图表明,弹簧复位式执行机构的扭矩不是恒定不变的而逐渐降低的。主要原因在于弹簧在空气行程阶段因活塞运动而被压缩.同时积累在运动转换过程中以不断递减的方式获得的能量。
空气行程
开始/MAD:弹簧释放状态下的执行机构扭矩结束/MAC:弹簧压缩状态下的执行机构扭矩。

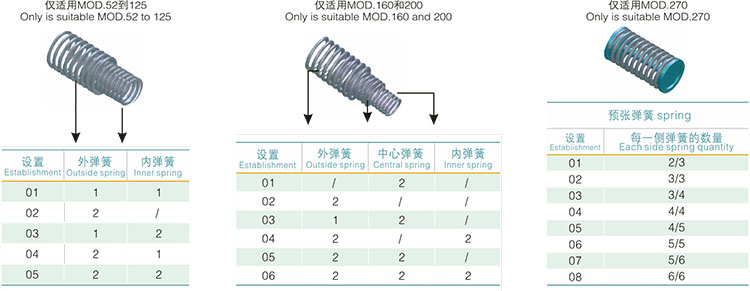

弹簧行程
开始/MMC:弹簧压缩时扭矩结束/MMD:弹簧释放时扭矩
用户可根据其具体要求,参考以下内容选定合适的执行机构型号:

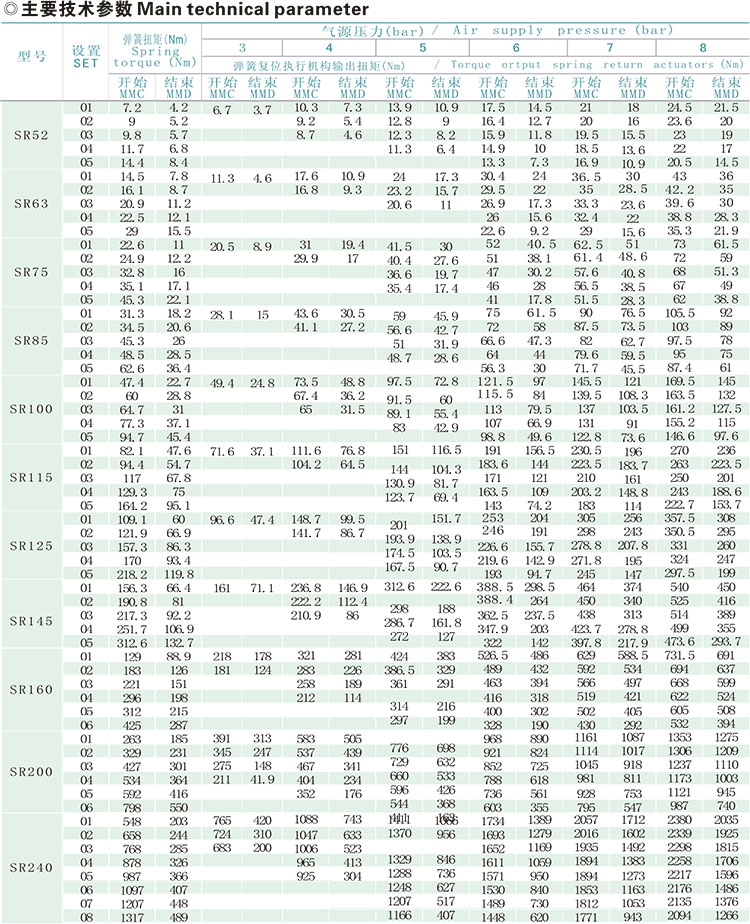

1、明确所操作阀门的最大扭矩值。2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)3、根据提供的扭矩值,参阅扭矩表及相应的气压值,结合MMD和MAC间的最小值,得到的扭矩值应等于或超出所提供的扭矩值。4、扭矩值确定下来后,查找相应的型号即可。

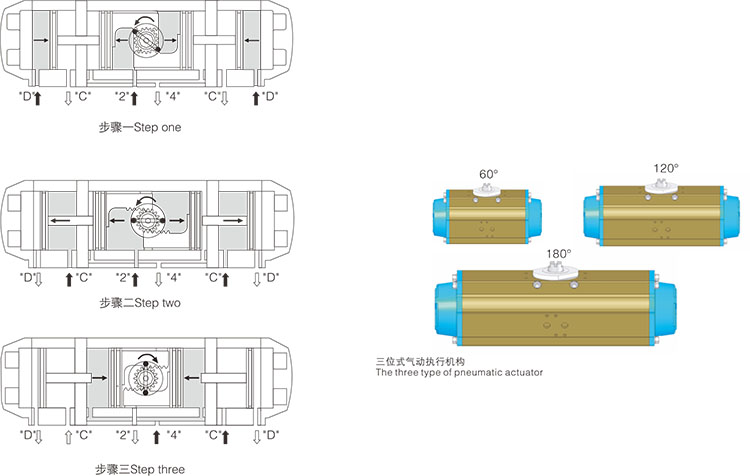

为满足不同类型阀门及机械自动化的驱动要求,我公司可根据客户要求定制不同行程(例120°、 145°、180°)的气动执行器。双作用特殊行程的气动执行器输出扭矩及安装尺寸可参照对应的标准型执行器参数。
位置1(中间位置):这个位置是在所供气源分别进入2口和D口,空气从4口排出来实现的。事实上气源供到D口时迫使辅助活塞向中心移动,推杆作为机械限位使内部活塞在设定位置停止。
位置2(全开位置):这个位置是在所供气源同时进入2口和C口(C口可不通气),空气从4口和D口排出来实现的。这种情况下,到2口的气源继续输出内部活塞至全开位置。
位置3(全关位置):这个位置是在所供气源进入4口,空气从2口排出时来实现的。
120o
