用途

四氟骨架密封蝶阀是介于软密封橡胶蝶阀和金属密封蝶阀之间的一种蝶阀，它既具有橡胶密封蝶阀良好的密封性能，又具有金属密封的耐温、耐压等特点。因此被广泛应用于介质温度≤150℃的治金、电力、石油、给排水、市政工程等管道上，作定向控制介质流向的启闭机构。

结构特点

双偏心密封结构阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B。当蝶板从°~90°开启时，蝶板的密封面会比单偏心更快地脱离阀座密封面，当蝶板从O°转动至8°~12°时蝶板密封面即可完全脱离阀座密封面，从而使蝶阀在启闭过程中，蝶板与阀座的密封面之间相对机械磨损、挤压转角行程更短，从而使机械磨损、挤压变形更为降低，蝶阀的密封性能更为提高。

1、由于聚四氟乙烯具有耐腐蚀性强、性能稳定、不易老化、摩擦系数低、易于成形、尺寸稳定等优点，提高了四氟蝶阀的综合性能。

2、四氟阀座采用补偿性骨架，彻底克服了四氟材料热胀冷缩带来的不利影响。

3、阀座与阀体分装,便于维修、调整和更换。

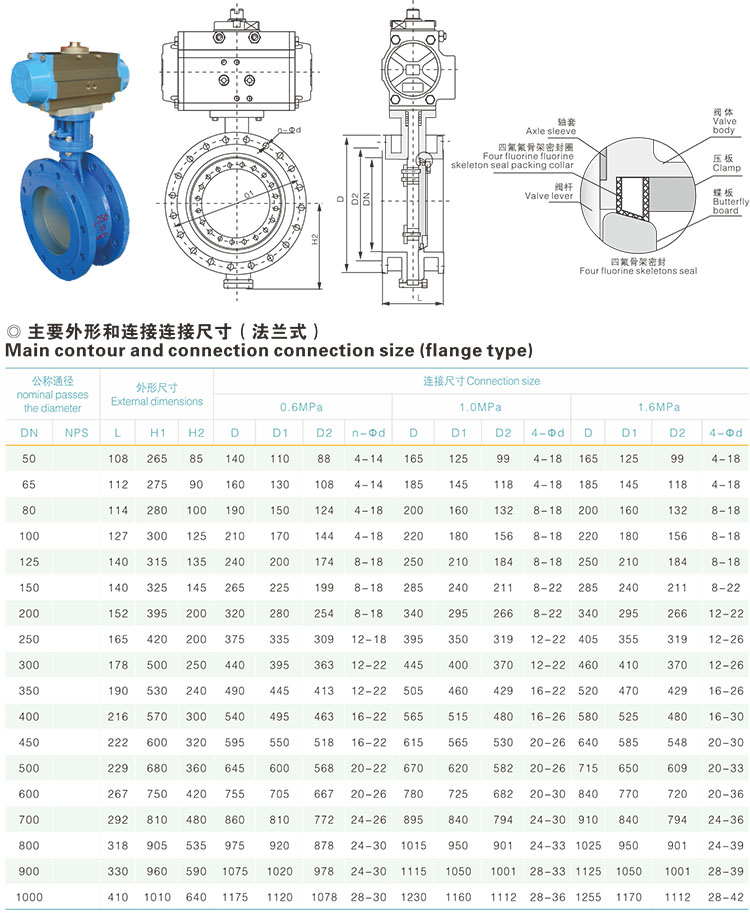

密封副结构

蝶板的回转中心(即阀杆的中心)与蝶板密封截面偏置一个尺寸α，并与阀体通道轴线偏置一个尺寸β。

当双偏心蝶阀处全开状态时，其蝶板密封面会完全脱离阀座密封面，形成一个间隙y，使蝶板的回转半径分为长半径和短半径，在长半径转动的大半圆上，蝶板密封面转动轨迹的切线会与阀座密封面形成一个0角，在阀门启闭时，蝶板密封面相对阀座有一个渐出脱离和渐入挤压的作用，从而降低了启闭时蝶板和阀座之间的机械磨损和擦伤。
