AT执行器

AT/ATK新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合国际标准技术规范。

结 构 特 点 ：

①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

②挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器〔倍加福、图尔克)。

⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

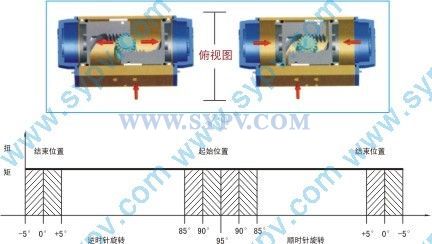

     上图的示意图表明，双作用气动执行机构的扭矩值在整个行程过程中始终保持恒定。
     用户可根据其具体要求，参考以下内容选定合适的执行机构型号：
 1、明确所操作阀门的最大扭矩值。
 2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
 3、根据提供的扭矩值，参阅扭矩表及相应的气压值，得到的扭矩值应等于或超出所提供的扭矩值。
 4、扭矩值确定下来后，查找相应的型号即可。

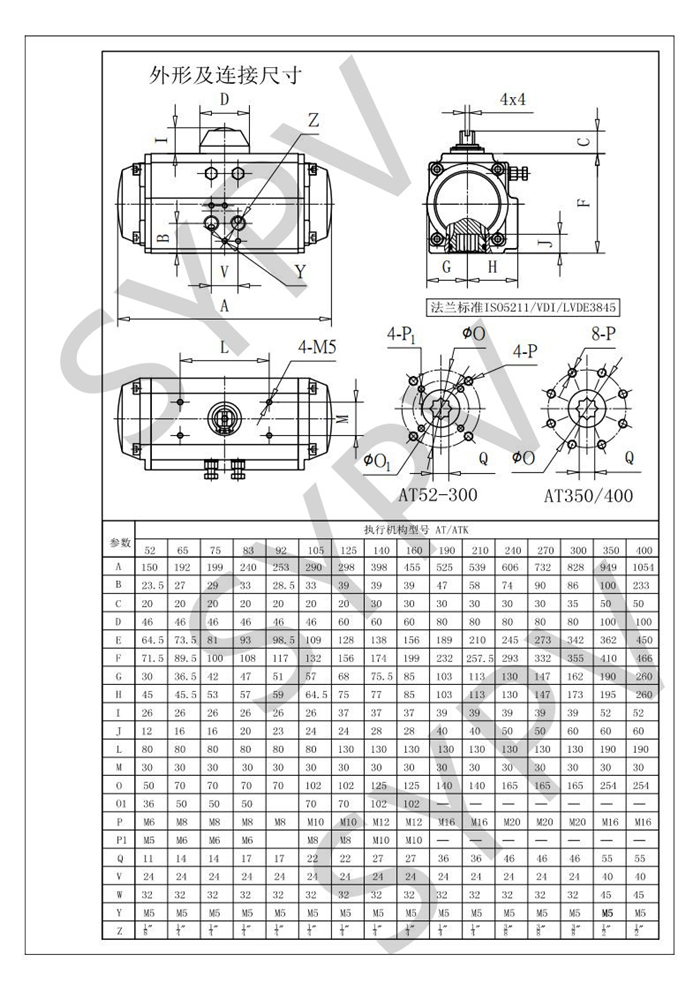

AT系例气动执行器外形尺寸

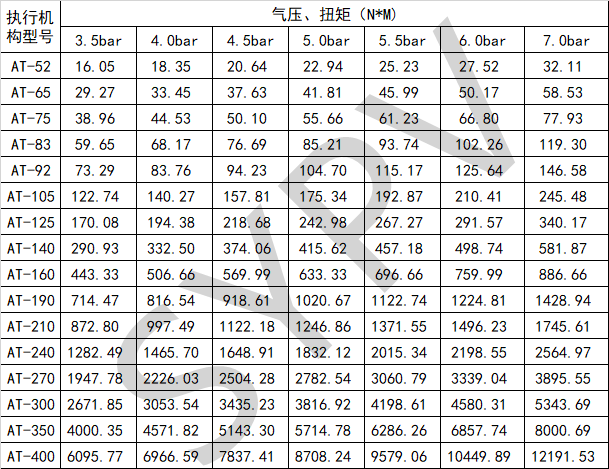

AT系例双作用气动执行机构输出扭矩

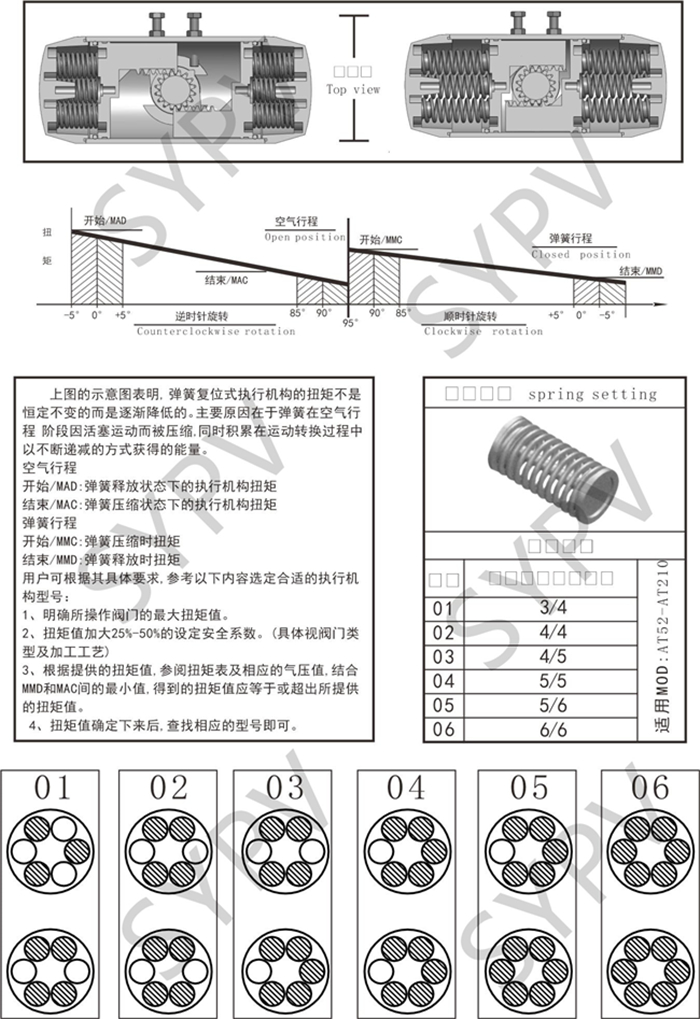

AT系例单作用气动执行器机构弹簧示意
