CH系列电动执行器机构

所属分类

执行机构系列

电话： 0577-6731 8111

传真： 0577-6731 7399

产品详情

CH系列电动执行器机构是回转形阀门电动装置,可以通过连接电源的切换实现开、关和中间位置的控制。本公司也生产比例调节式阀门电动装置，实现对阀门开度的自动调节。

1.功能强劲:智能型、比例式、开关式应有尽有

2.体积小巧:体积仅相当于同类产品的35％左右

3.轻便宜人:重量仅相当于同类产品的30％左右

4.性能可靠:轴承和电气元件采用进口名牌产品

5.美观大方:铝合金压铸外壳、精细流畅

6.高强耐磨:特殊铜合金锻造蜗轮、强度高、耐磨性好

7.安全保证:1500V耐压,特制线锁锁紧电缆线

8.配套简单:采用单相电源、外接线路特别简单

9.使用方便:免加油免点检、防水防锈、任意角度安装10.保护装置:双重限位、过热保护、过载保护

11.多种速度：全行程时间5~150秒、滿足不同工况的要求

12.特级电线：使用耐热阻燃电线、受热不老化、安全可靠

13.防腐防锈：支架、联轴器、螺钉均采用不锈钢

14.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表输出的标准控制信号（4-20mADC/1-5VDC信号等）实现电动阀门开度（位移的智能控制和精确定位）

机型

CH-Δ普通型（开关到位）

CH-ΔS开关触点信号输出型

CH-ΔR开度信号反馈型，反馈电位器1KΩ

CH-ΔRS开度信号反馈和触点信号输出型

CH-ΔP内置智能模块（调节型）输入：4-20MA/1~5VCD标准信号

                                        输出：4-20MA/1~5VDC标准信号

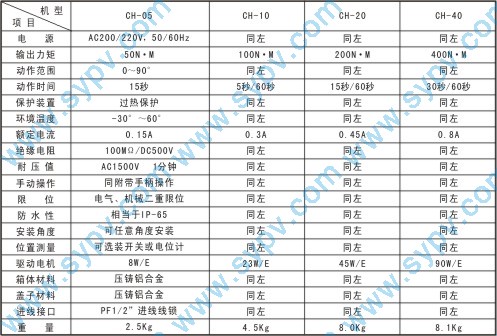

 规格参数





 环境温度
 功耗表
 　　环境温度在-30℃～60℃范围内(环境温度为零度以下时，在机内加装除湿加热器。
           电源电压
                   ·AC200V±10%50/60Hz
                   ·AC200V±10%50/60Hｚ

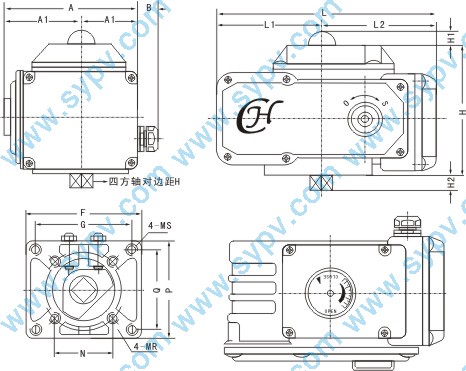

           CH系列电动执行机构外形及连接尺寸表





           CH系列电动执行机构接线图













（任选功能）
           ·触点信号输出R1变换器4~20mADC
           ·开度信号输出
           ·过力矩保护器（单方向/双方向；机械式/电子式）
           ·除湿加热器
           ·调速控制装置（全开全闭时间在15秒~5分之间可调）
           ·标准型连接支架、连轴器、
           ·高温型连接支架、连轴器
           ·其它特殊规格，请和公司业务部联系。


工作原理



       		      将控制盒的输入信号（4~20mA/1~5V）和开度检测部（电位器）的开度位置信号进行比较，按消除偏差的方向驱动马达，在输入信号的设定位置停止。驱动电机的转动通过直齿园柱齿轮传动蜗杆，蜗轮。电机正反方向转动，输出轴便顺时、逆时直转动。输出轴的运动通过齿轮传到附带有间隙补偿动能的电位计，开度位置行到检测并反馈到控制盒。以实现输入信号成比例的输出轴的位置控制。
