概述

不锈钢气动梭阀以其外型小巧，结构紧凑，重量轻，控制性能佳，使用、安装、维修方便等优点。200系列梭阀是将其阀门的密封机构与控制系统（气动执行器）有机的连为一体，从而保证了灵敏的控制性能，能实现0.3秒快速开启和快速关闭。阀门只有一个密封面，制造工艺好，阀座与阀芯关闭过程中能自动对正，从而实现安全可靠的密封效果。最优化的设计确保了百万次的使用寿命，是气体管路自动控制的理想设备。广泛应用于气体工艺、真空应用、卫生器血、制冷、制氧制氮、空分设备等行业的气体管道控制系统中。

产品特点

体积小安装方便：执行机构与切断元件合二为一，阀芯同时也是执行机构的活塞，无任何外动元件，简单 可靠，可任意方向安装。

速度快压损小：由于介质压力全部释放在阀座上，活塞轴的移动几乎不受介质阻力的干扰，所以阀门可快速开或关。经改进的阀内结构，使介质流态更好，压损更小。

耐真空：优良的密封性能，耐740mmHg （相对真空）。

耐粘度：由于活塞轴几乎不承受介质阻力，所以磨损很小，大大延长阀门寿命，同时适用于粘度介质。

免维护：内外表面硬质氧化，已预加润滑脂，免维护。

技术性能

1、公称压力（MPa）：0~1.6

2、流阻系数：0.04∼0.06

3、控制气源压力：0.3∼0.8（MPa）

4、耗气量（气源压力0.4Mpa）：73-560ml/次

5、切换时间：0.3∼0.5（s）

6、阀体材料：CF8M/CF8

7、密封材料：三元乙丙EPDM氟橡胶FPM

8、使用温度：-20℃~80℃

9、附件：电磁阀，限位开关（温度低于80℃）

10、控制形式:单作用常闭、常开,双作用常闭,双作用自由态

11、连接形式:螺纹式(BSP、BSPT、NPT)

12、泄漏等级:DIN EN 12266 A级

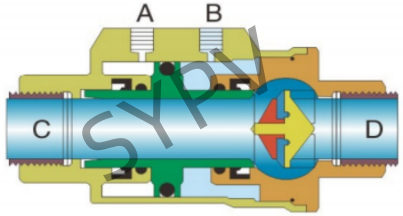

当"A孔进气("B"孔排气)时，活塞向"D口移动并压在阀座密封上，此时阀门关闭。

单动常闭型的弹簧安装在"A"端腔室。在非控制时,活塞是压在阀座上，所以其最常用的是关闭位。

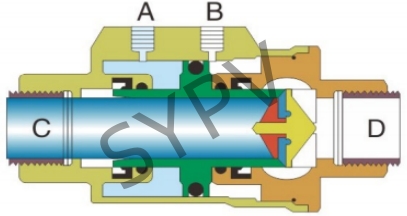

当"B孔进气("A""孔排气)时,活塞轴从阀座向"℃口方向移动并在行程末端停止,此时阀门开启。

单动常开型的弹簧安装在B"端腔室。在非控制时，活塞是离开座的，所以其最常用的是开启位。
