EP-7000系列电气动阀门定位器

所属分类

控制阀附件

电话: 0577-6731 8111

传真: 0577-6731 7399

产品详情


概 述

    EP-7000系列电气动阀门定位器与气动调节阀、气动球阀、气动蝶阀等配套使用,将电动调节器的直流电流信号转换成气压力,控制阀门动作,同时根据阀门的位移或转角进行反馈,从而构成闭环控制回路,用以提高阀门的控制精度。克服真料函与阀杆的摩擦力。克服介质压差对阀门不平衡力,提高阀门动作速度。可实现分程控制(段幅信号),可改变阀的作用方式,可控制非标准操作压力各类型气动执行机构。


特   点

                 1、适用范围广:本定位器的放大器既适用于单作用型执行器,也适用于双作用执行器。
                 2、气动功率大,动作速度快,力平衡采用多回路,不易振荡,动作性能稳定。
                 3、本定位器具有正反作用的作用方式,可简单方便地调换安装校正。
                 4、一般定位器的恒节流孔经常会阻塞不通,导致定位器不正常工作的现象很多,而本定位器设计制造的恒节流孔机构,通针可以动作,方便疏解通孔,保持工作气路畅通无阻。
                 5、具有良好的复合防爆功能:由于线圈部件与接线盒采用可靠的防爆结构,各机构设计成组件化,所以该产品具有良好的复合防爆功能,它同时具备本质安全型“i”(ExdⅡCT6),隔爆型“d”(ExdⅡBT6)。
                 6、本定位器的外壳防护等级为IP65。
                 7、结构紧凑,精密可靠。本产品零部件精密压铸,外型及内部结构工艺精致。各机构经优化组合设计,整体结构紧凑,采用不锈钢紧固件和喷涂工艺处理、生产制造标志永久性等,具备了良好的防腐性能。
                 8、调校简单,安装方便:本定位器不需打开外壳亦可实现调整零点,行程范围调节方便,范围宽度大。定位器表壳(罩盖)用两只不锈钢螺钉紧固,安装打开可靠方便,表壳(罩盖)螺钉无散乱脱落和咬死现象。在定位器底面设有安装用的螺孔和根据要求附配过渡联接的安装板,从而可以适用于各种气动执行机构的方便地安装。


输入信号:







4-20mA.DC(标准型、常规产品)
4-12mA.DC、12-20mA.DC)
0-10mA.DC(变型产品)
(0-5mA.DC、5-10mA.DC)
输出压力:0.02-0.7MPa
耗 气 量:


5NL/min单作用(供气0.14MPa)
15NL/min双作用(供气0.4MPa)
输出特性:线性,等百分比,非线性
气源压力:0.14-0.7MPa
额定行程:0-(10-100)mm。
基本误差:±1%(单作用);±1.5%(双作用)
回      差:1%(单作用);1.5%(双作用)
死      区:0.2%( 单作用);0.4%(双作用)
环境温度:-35℃~  +60℃
相对湿度:≤90%
防爆型式:隔爆型d(ExdⅡBT6);本质安全型(ExiaⅡCT6)
输入阻抗:4~20mA.DC/250Ω±5%(20℃时)
气源接口:Rc1/4(标准型)
电源接口:G1/2(标准型)
外壳材料:铝合金,喷塑工艺处理
外型尺寸:192(长)×218(宽)×75(高)mm
重      量:1.7Kg


工作原理

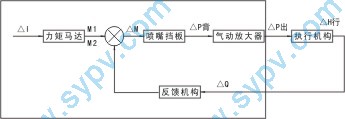

                 定位器是按力矩平衡原理庙设计工作的,其工作原理方框图见图







△I :   输入电流
           M1 :   电磁力矩
           M2 :   反馈力矩
           △M:   电磁力矩增加
△P背 :喷嘴挡板背压力增加
           △P出 :输出压力增加
           △H行 :阀门行程增加
           △Q    :反馈转角增加
