气动三片式球阀安装支架示意图

所属分类

控制阀附件

电话： 0577-6731 8111

传真： 0577-6731 7399

产品详情

    该系列支架专用于普通三片式球阀与气动执行器的连接。



 安装示意图：






 外型及安装尺寸：

 DN15

 DN20：









 DN25

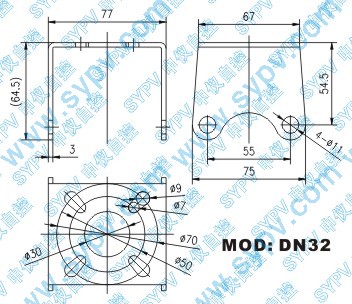

 DN32

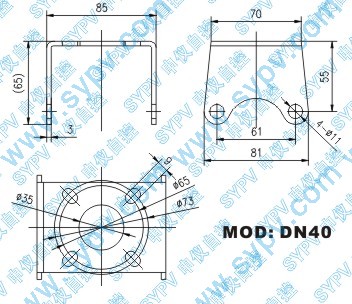

 DN40

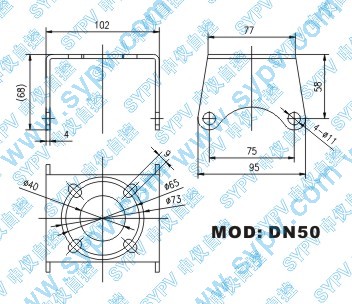

 DN50
